Használja ki az erőteljes csavarkerekes hajtóművek és a váltakozó áramú motorok kompakt kombinációjának előnyeit.
Az R..DR.. sorozatú spirális hajtóműves motorjaink kitűnnek egymástól finoman lépcsőzetes áttételeikkel és változatosságukkal.

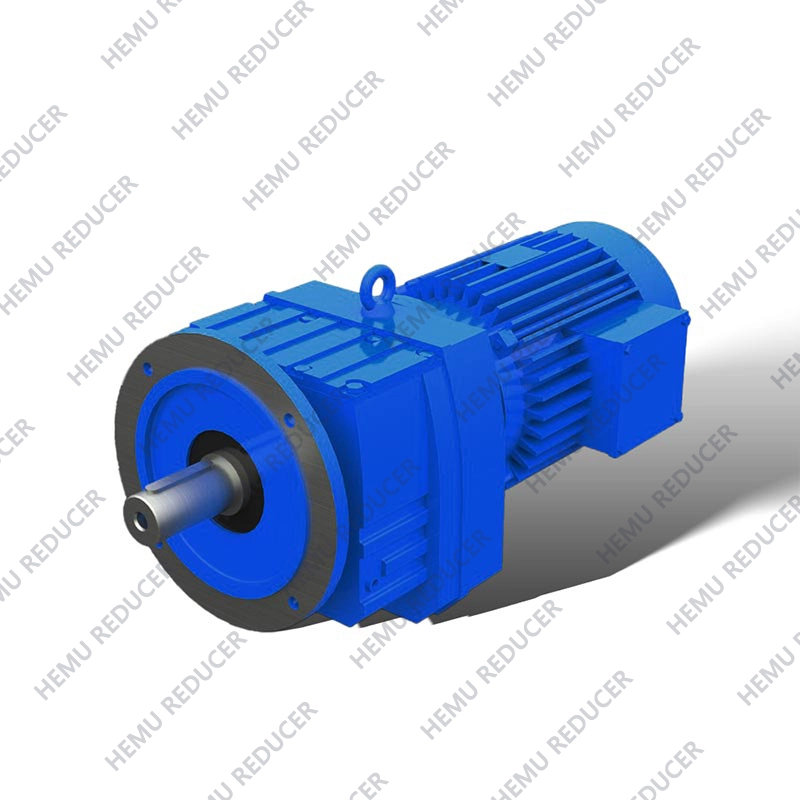

HR sorozatú spirális hajtóműves motor kialakítása:A homlokkerekes fogaskerekek nagyobb átviteli hatékonyságot és alacsonyabb zajszintet kínálnak a homlokkerekes fogaskerekekhez képest, így alkalmasak nagy sebességű, nagy igénybevételt jelentő alkalmazásokhoz.
Kompakt szerkezet:A HR sorozatú csigakerekes hajtóműves motorok általában kompakt kialakításúak, hogy helyet takarítsanak meg, és alkalmasak szűkös helyű alkalmazásokhoz.
Magas merevség:A HR sorozatú spirális hajtóműves motorok nagy szilárdságú anyagokból készülnek, nagy merevséggel és tartóssággal, és képesek ellenállni a nagy radiális és axiális terheléseknek.
1. Magas moduláris felépítés
2. Nagy terhelési támogatás, stabil átvitel és alacsony zajszint.
3. Kiváló tömítés, széles körű ipari alkalmazás.
4.High hatékonyság és energiatakarékosság.
5. Költségmegtakarítás és alacsony karbantartási igény.
1. Kikötő és hajózás
2. Emelő és szállítás
3.Elektromos teljesítmény
4. Szénbányászat
5. Cement és építőipar
6. Papír- és könnyűipar
7.Vegyipar és környezetvédelem.stb.
| Ház anyaga | Öntöttvas/gömbgrafitos öntöttvas |
| A ház keménysége | HBS190-240 |
| A felszerelés anyaga | 20CrMnTi ötvözött acél |
| A fogaskerekek felületi keménysége | HRC58°~62° |
| A fogaskerék mag keménysége | HRC33~40 |
| Bemeneti / kimeneti tengely anyaga | 42CrMo ötvözött acél |
| Bemeneti / kimeneti tengely keménysége | HRC25~30 |
| Fogaskerekek megmunkálási pontossága | Pontos köszörülés, 6-5 fokozat |
| Kenőolaj | GB L-CKC220-460, Shell Omala220-460 |
| Hőkezelés | Edzés, cementezés, oltás stb. |
| Hatékonyság | 94% ~ 96% (az átviteli fokozattól függően) |
| Zaj (MAX) | 60-68 dB |
| Temp. Emelkedés (MAX) | 40°C |
| Temp. Emelkedés (olaj) (MAX) | 50°C |
| Rezgés | ≤20 µm |
| Holtjáték | ≤20 ívperc |
| A csapágyak márkája | Kínai legjobb márkájú csapágy, HRB/LYC/ZWZ/C&U. Vagy más márkák kérik, SKF, FAG, INA, NSK. |
| Olajtömítés márkája | NAK --- Tajvan vagy más márkák kérése |
| Méret | Tengely tömör átm. (mm) |
Középső magasság (mm) |
Kimeneti karima átm. (mm) |
Hatalom (kw) |
Hányados | Megengedett nyomaték (N. M) |
Súly (KGS) |
| 17 | Φ20K6 | 75 | Φ120/140 | 0,18-0,75 | 3,83-74,84 | 85 | 4 |
| 27 | Φ25K6 | 90 | Φ120/140 | 0,18-3,00 | 3,37-135,09 | 130 | 5.5 |
| 37 | Φ25K6 | 90 | Φ160/200 | 0,18-3,00 | 3,33-134,82 | 200 | 8.5 |
| 47 | Φ30K6 | 115 | Φ160/200 | 0,18-5,50 | 3,83-176,88 | 300 | 10 |
| 57 | Φ35K6 | 115 | Φ200/250 | 0,18-7,50 | 4,39-186,89 | 450 | 18 |
| 67 | Φ35K6 | 130 | Φ200/250 | 0,18-7,50 | 4,29-199,81 | 600 | 25 |
| 77 | Φ40K6 | 140 | Φ250/300 | 0,18-11,00 | 5,21-195,24 | 820 | 36 |
| 87 | Φ50K6 | 180 | Φ300/350 | 0,55-22,00 | 5,36-246,54 | 1550 | 63 |
| 97 | Φ60m6 | 225 | Φ350/450 | 0,55-30,00 | 4,49-289,74 | 3000 | 101 |
| 107 | Φ70m6 | 250 | Φ350/450 | 2.20-45.00 | 5,06-249,16 | 4300 | 153 |
| 137 | Φ90m6 | 315 | Φ450/550 | 5.50-55.00 | 5,15-222,60 | 8000 | 220 |
| 147 | Φ110m6 | 335 | Φ450/550 | 11.00-90.00 | 5,0-16,31 | 13000 | 400 |
| 167 | Φ120m6 | 425 | Φ550/660 | 11.00-160.00 | 10,24-229,71 | 18000 | 700 |
